やればできる!初心者がロッドスタンドを自作してみた

スポンサードリンク

「なんだ、そんなこと!?」っていう当たり前のことを失敗しながら学んでいます。

こんにちは、DIY初心者の八幡です。

思えば、僕のDIY歴はこのロッドスタンドから始まりました。



今回は今までの反省点を活かして、ロッドスタンド(3回目)を作成していきたいと思います。



初めて「竿立てを作ろう」と思った時、先輩方のブログ等を参考にしました。

調べてみると、たくさんの方がDIY(自作)されています。

中には無料で図面もつけている先輩たちもいらっしゃいますので、皆さんも参考にしてください。

https://ameblo.jp/audio-house/entry-11934309804.html

僕は初心者が学んだ点を中心にお伝えしたいです。

(多分、DIY先輩たちにはすべて当たり前の事だと思います。初心者目線の学習ポイントが中心です。)



後日、リールスタンドも作成しました。

設計図もあるので参考にしてください。

www.happousyumi.com

学習ポイント

  1. カット面や面取りは布ヤスリ
  2. ホールソーは半分づつ
  3. 下穴に皿受け部分を削る
  4. ネジ止めは慎重に
  5. 塗装は皿受けまでしっかりと塗る

ロッドスタンド材料

  • 1✕4材1820mmを2枚
  • 木ネジ(32mm)20本

 好みで塗料

  • 水性ステイン
  • 仕上げワックス



まずは見本品をドン

f:id:happousyumi:20181225155842j:plain

側板700mm2枚

補強板竿受け上下柄受け600mm各1枚

足200mm2枚

から構成されています。

ちなみに側板にあける下穴位置はこんな感じです。

側板図面

f:id:happousyumi:20181225190736j:plain

竿受け部分図面

f:id:happousyumi:20181225190938j:plain

見にくかったらごめんなさい



作成手順一覧

1,木材購入&カットサービス

2,側板と足部部の木材カット

3,ヤスリがけ

4,竿受け部分の作成

 ①ホールソーで穴あけ

 ②竿受け部分のカット

 ③竿受け部分のヤスリがけ

5,下穴準備

6,下穴あけ

7,塗装

 ①塗装準備

 ②塗装一回目&二回目

 ③ワックスがけ

8、組み立て



1,木材購入&カットサービス

近くのホームセンターで1✕4材2枚購入。

ここのホームセンターは10カットまで無料。工具室も使わせてくれます。

f:id:happousyumi:20181225160103j:plain

700mm2枚、600mm3枚、200mm2枚にカットしてもらいます。



2,木材カット

ホームセンターさんにある卓上丸ノコ

取り付けるタイプですね

はじめて使います…ドキドキ

f:id:happousyumi:20181225160201j:plain
f:id:happousyumi:20181225160223j:plain

切れました

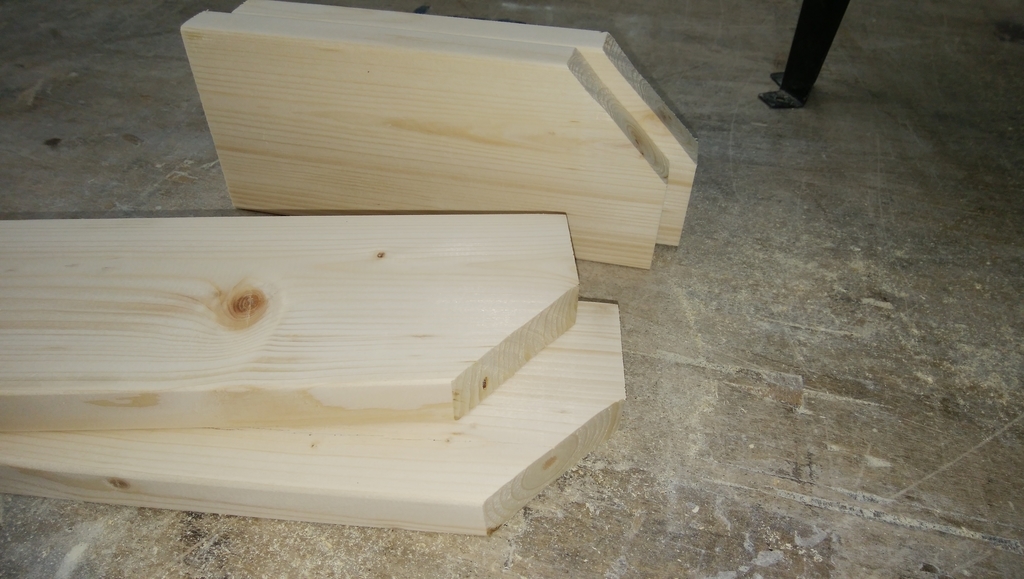

側板と足部分を斜めにカット

残念ながら歪んでます…初めてならこんなものですかね?



3,ヤスリがけ

すべての木材にヤスリがけします。

f:id:happousyumi:20181225160339j:plain

ヤスリは80番→120番→240番の順でかけます。

よりよい仕上がりを求める方は400番もかけて良いかと。

学習ポイント1

80番だけは布ヤスリを使います。

カット面のヤスリがけや面取りをがっりつやるためです。

今まで紙ヤスリでやってきましたが、すぐに破けてしまって困ってました。

布ヤスリなら耐久性があり、だいぶ持ちます

DIY先輩方なら紙ヤスリで行けるんでしょうね



4,竿受け部分の作成

①ホールソーで穴あけ

竿受けに部分の作成に入ります。

600mmの板に穴あけです。

f:id:happousyumi:20181225190938j:plain

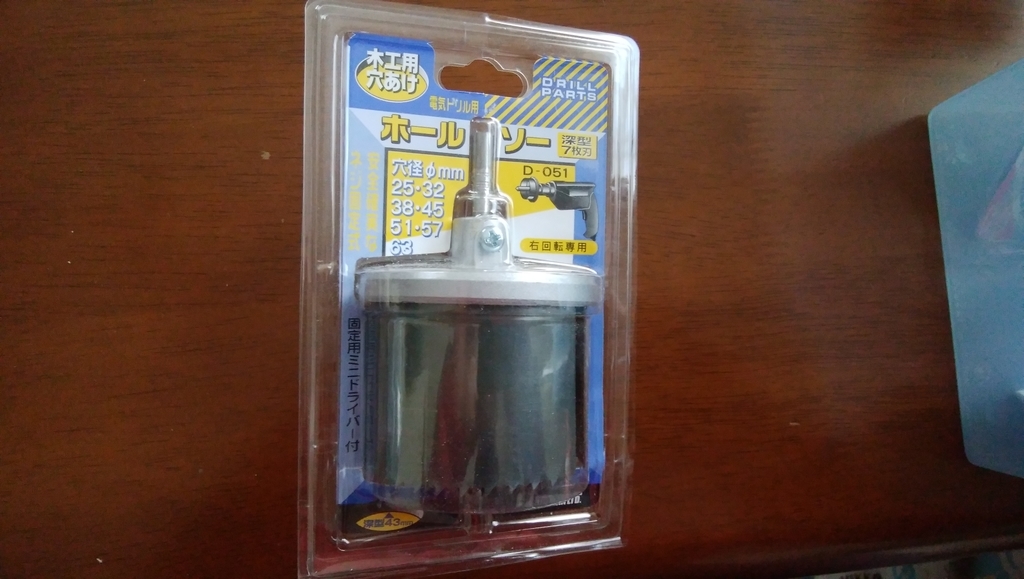

諸先輩たちのやり方を見るとホールソーボアビットを使用しています。

f:id:happousyumi:20181225160642j:plain
f:id:happousyumi:20181225160632j:plain

八幡は両方試しましたが、ホールソーの方が早く穴あけできました。

ボアビットが穴の円全体を削るのに対し、ホールソーは円周だけを切るからですね。

八幡はホールソーをおススメします。

ボアビットはあけられる穴の大きさが1つなのに対し、ホールソーはいくつもの大きさを選べますからね。

 穴あけは一気にすると背面部分がブサブサになってしまいます。

学習ポイント2

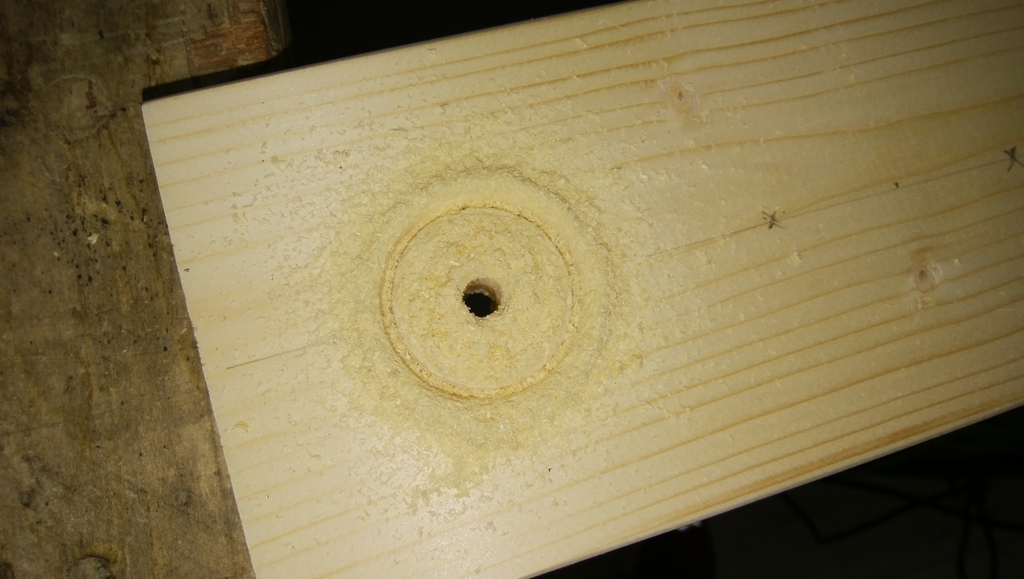

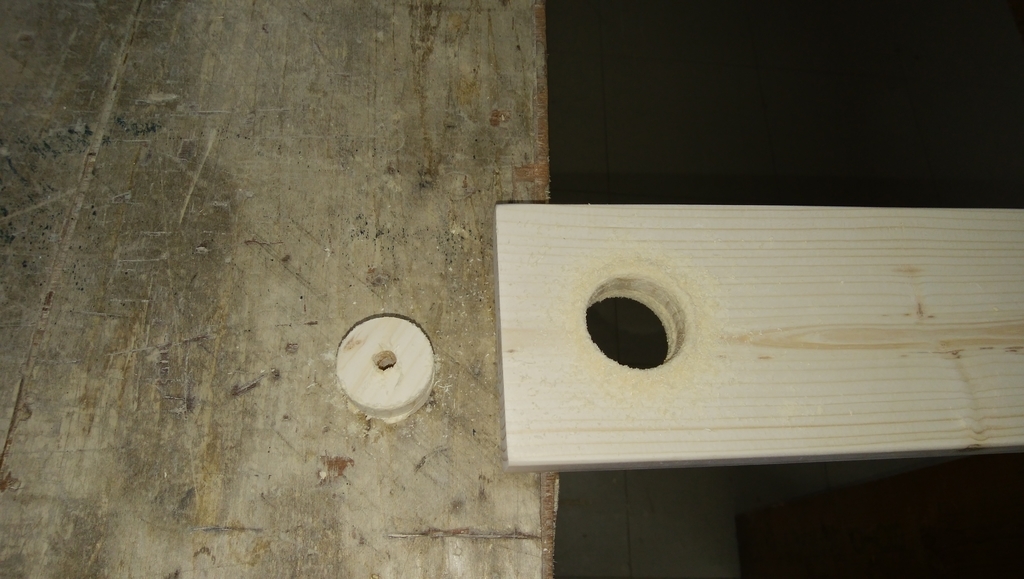

  • ホールソーが板の半分まで切り込んだら、反対にしてまた半分切ります。
f:id:happousyumi:20181225161244j:plain
f:id:happousyumi:20181225161256j:plain

ドリルの先端は目印になるので、必ず貫通させましょう。

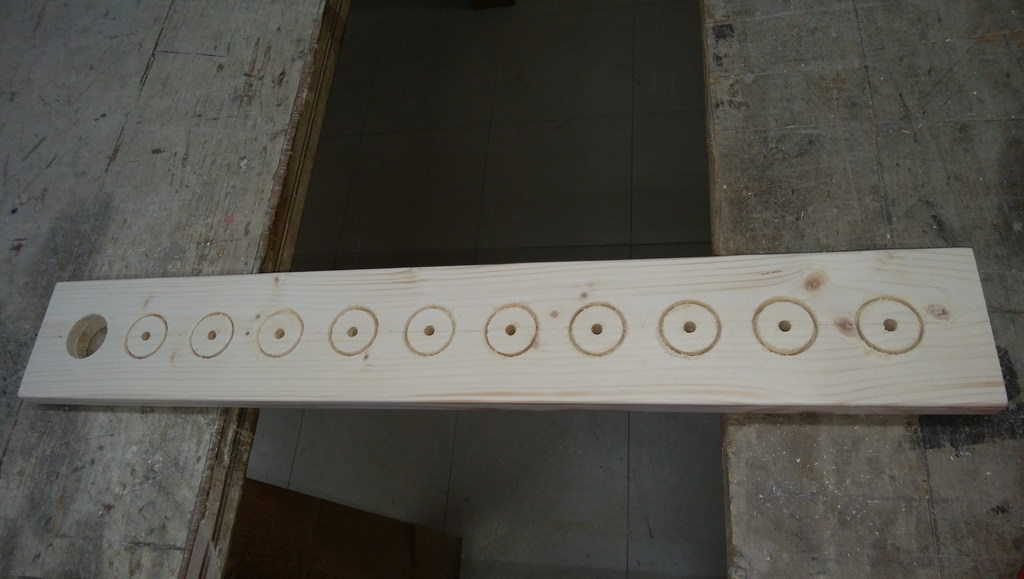

今度は一気にやります

f:id:happousyumi:20181225161436j:plain
f:id:happousyumi:20181225161400j:plain

 竿が11本立てられます。

f:id:happousyumi:20181225161351j:plain

②竿受け部分のカット

穴あけが終わったら半分にカットします

f:id:happousyumi:20181225161753j:plain

もう一度卓上丸ノコ

危険なので慎重に…なんかすごく木くずが飛んでくるんだけど…

保護メガネは必須ですね

もちろん普通のノコギリでもOKです。

むしろ危なくないので、初心者は普通のノコギリが良いかと



③竿受け部分のヤスリがけ

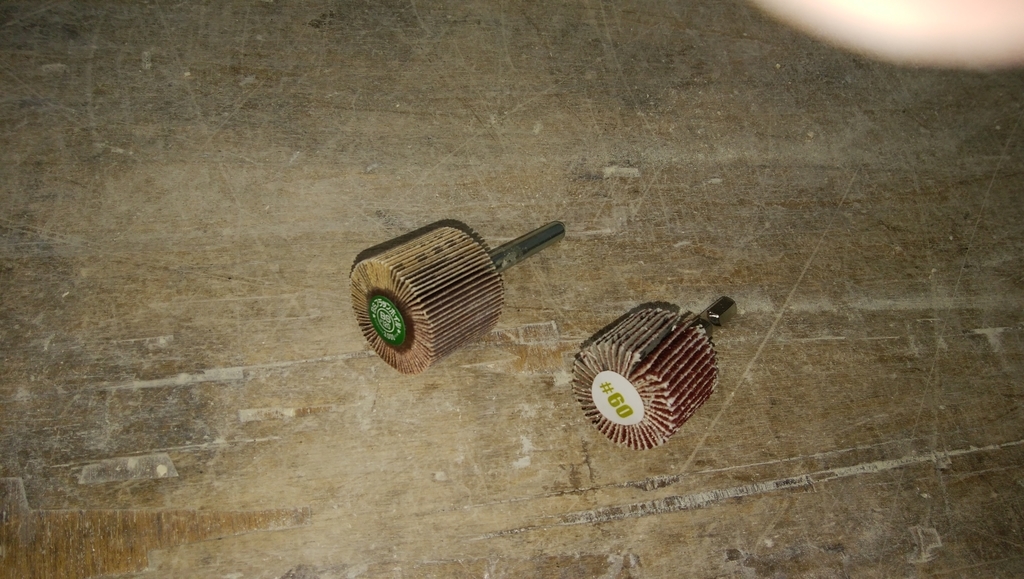

まずは半円の部分

f:id:happousyumi:20181225162034j:plain
f:id:happousyumi:20181225162024j:plain

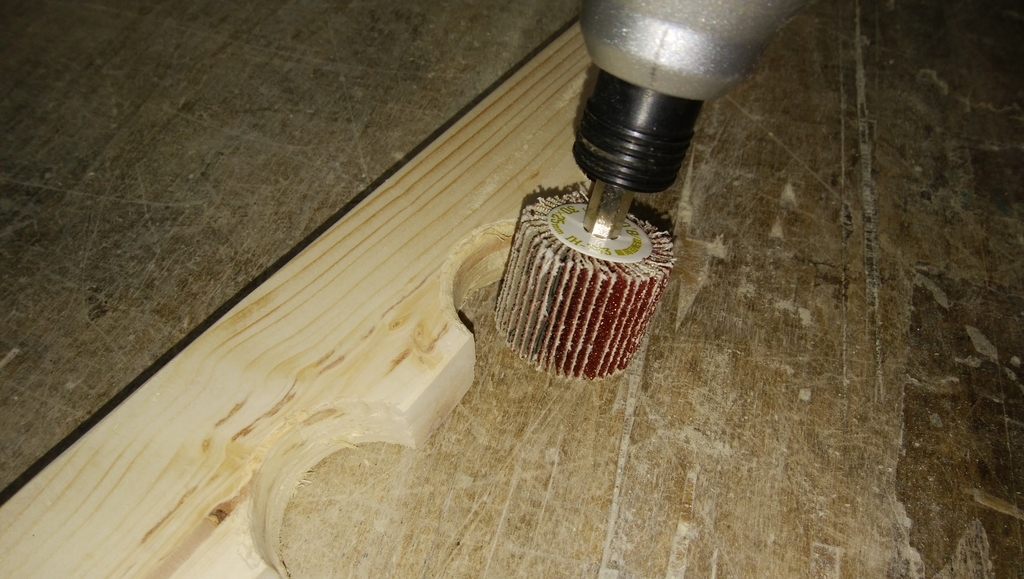

こちらをインパクトドライバーや電動ドリルにセットして研磨します。

f:id:happousyumi:20181225162157j:plain
f:id:happousyumi:20181225162148j:plain

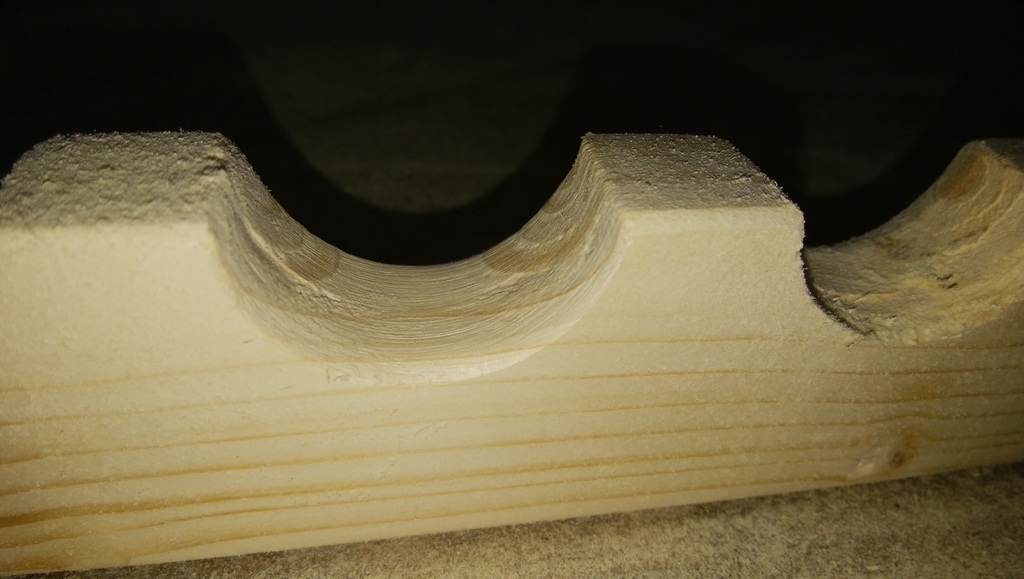

こうなりました。まだ溝ありますね…



次に丸ノコで切った平らな部分をヤスリがけ

まずは布ヤスリの80番から…面取りもします



5,下穴準備

下穴をあける位置を決めるため、側板に印をつけます。

f:id:happousyumi:20181225190736j:plain
側板の下穴位置です。

これと同じ位置に印をつけていきます。

良かったら参考にしてください。



6、下穴あけ

下穴をあけるドリルビットにこちらを装着

[アグロス] 皿取り錐 ドリル ビット 皿取錐 下穴錐 座ぐり 3 4 5 6 mm 4本セット (4本セット)

ドリル部分と皿取錘は取り外しできるので、自分の使いやすいドリルにも取り付けられます。



f:id:happousyumi:20181225162812j:plain

四本で1,000円ほどのセット。

八幡は金属用ドリルに取りつけて使ったりします。

学習ポイント3

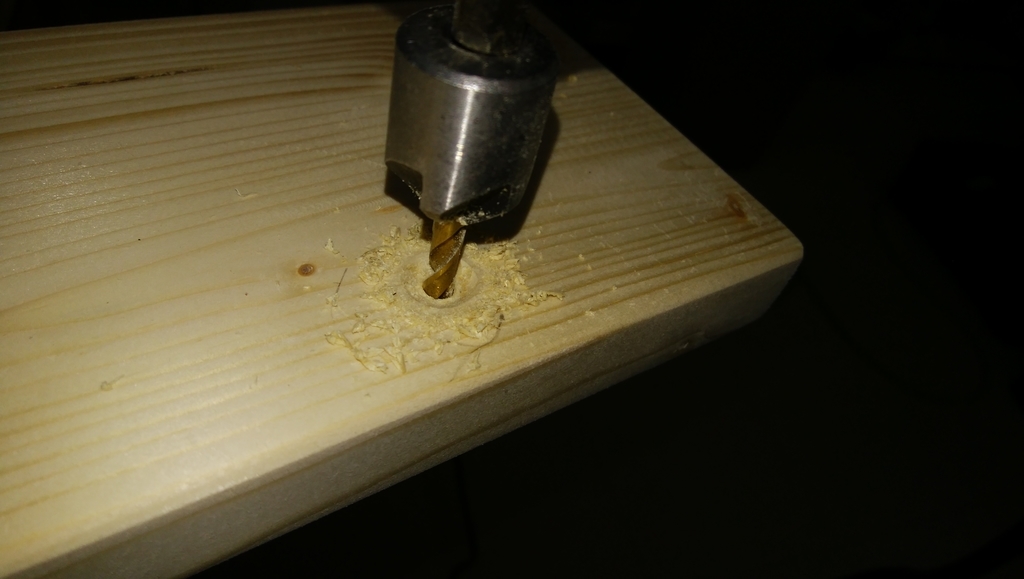

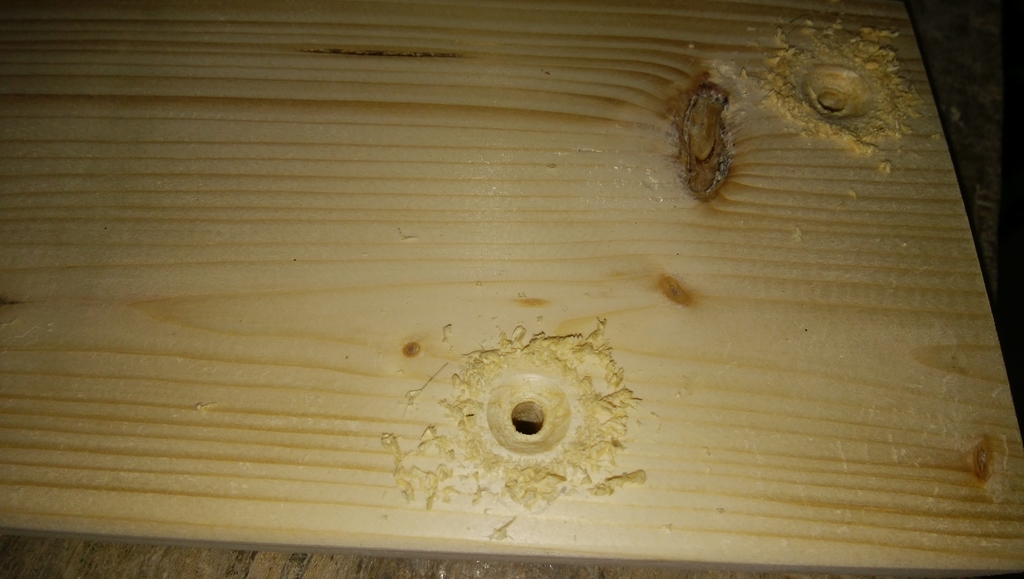

  • 下穴あけと同時に、皿受け部分も削ります

僕の場合3カウントして離すと丁度いい感じになります。

はじめてロッドスタンドを作成した時は、この皿受けを知りませんでした。

f:id:happousyumi:20181225162951j:plain
f:id:happousyumi:20181225162959j:plain

木ネジで組み立てる際、どんなに力を加減しても割れてしまうので、とても悔しかったです。

皿受けなしだとこうなります

f:id:happousyumi:20181225163335j:plain

全部割れてる。知識って大切ですね。



f:id:happousyumi:20181225163418j:plain

あけ終わりました。

次はいよいよ塗装です。

塗装しない人は一気に、8の組み立てへゴーですね。



7,塗装

①塗装準備

今回使う塗料はこちら

アサヒペンさんのウッドジェルステイン



f:id:happousyumi:20181225163544j:plain

他にもこれに塗るためのウエスと養生のための新聞紙が必要です。

塗装の際、準備で忘れてはいけないのが、周りの養生ですね。

少しだからいいやって思ってると汚します。

あと僕は手を汚さないため、薄手のビニール手袋を使用しています。

ジェルステインはハケとか使いません。

(使ってもいいみたいですが)

f:id:happousyumi:20181225163812j:plain
f:id:happousyumi:20181225163803j:plain

ウエスにたらして、適量を塗りたくるだけなので楽ですよ。

初心者には安心。

これを二度塗りします。



②塗装1回目&2回目

f:id:happousyumi:20181225164041j:plain

一回目(下)と二回目(上)。

違いがわかりますでしょうか?

写真下手でごめんなさい。

塗装は最低2度塗りが基本なんですね。

じゃないとムラが目立つから。

なんですが、ウッドジェルステインはあまりムラが目立ちませんね。

1回塗ったら、色の定着のために1時間程度は寝かしてください。

f:id:happousyumi:20181225164228j:plain

よく見ると2回塗っても点状の塗り残しがあります。

本来ならNGですが、今回は良しとします。

なぜなら次の工程で色付きのワックスがけを行うからです。



③ワックスがけ

ワックスがけにはビンテージワックスを使用しました。

色付きなら点状の塗り残しなら隠すことができます。

f:id:happousyumi:20181225164312j:plain

画像はチークとクリヤー。

塗り残しを隠すため、今回はチークを使用。

f:id:happousyumi:20181225164414j:plain
f:id:happousyumi:20181225164542j:plain

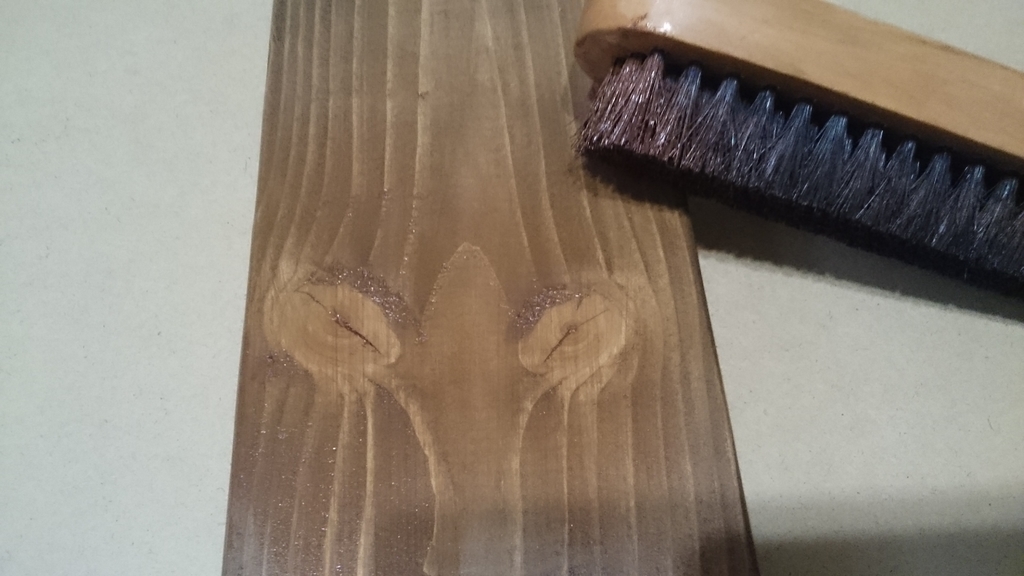

こんな感じ。

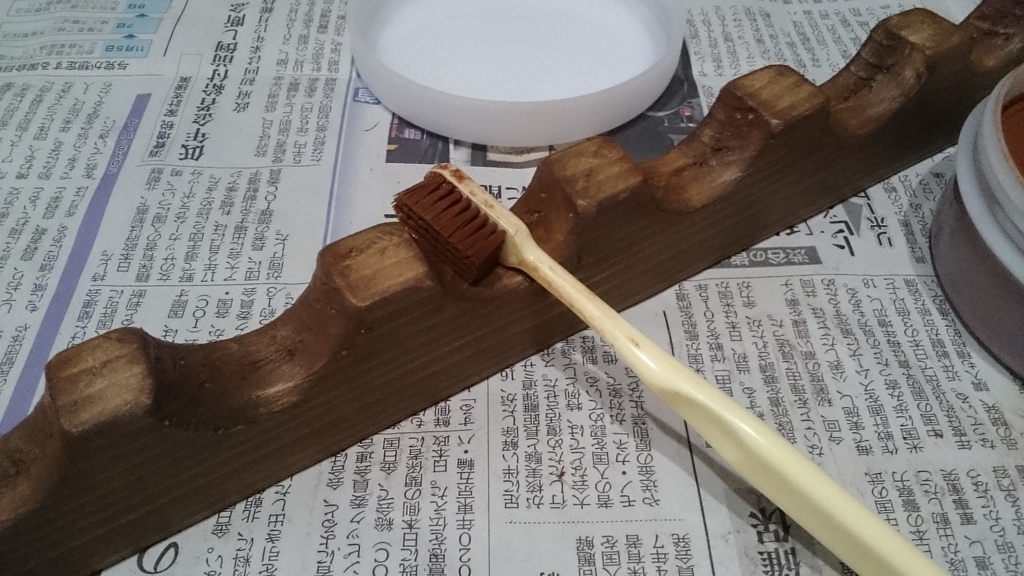

細かいところは歯ブラシで塗っていきます。

そしてウエスで磨きます!

f:id:happousyumi:20181225164719j:plain

ワックスで磨かれツヤも出ていい感じ(下)です。

 全部磨きました。

f:id:happousyumi:20181225164904j:plain

8,組み立て

最後の工程組み立てです。

なるべく垂直に、なるべく直角に…

基本だと思いますが、素人には難しい

学習ポイント4

  • ネジ止めは慎重に

これも基本ですが、慎重にしたとしても初心者は失敗します。

f:id:happousyumi:20181225165304j:plain

ドリル先端がネジ山からずれて、木材に衝突するとこんな感じにくぼみができます。

アッーーー」です!

初心者なんで失敗はつきものですが、この失敗は慎重にすることで数を減らせます。

コツはドリルを上から垂直に押さえること」らしいです。

0にすることは難しいと思いますが、少なくすることはできます。

もし初心者で全く失敗しないなら、すごいセンスあると思いますよ。

なんせ、八幡は半年経っても、まだ失敗する時があります。

そして今回も学びました

学習ポイント5

  • 塗装は皿受けまでしっかり塗る

f:id:happousyumi:20181225165852j:plain

皿受け部分の下地が見えてます。

隠れると思ってテキトーにやった結果です。

反省…



ホントは次に足を木ネジでつけて終了ですが

(こんな形になります)

f:id:happousyumi:20181225155842j:plain


今回はセリアさんで蝶番と鈎留めを買ってきて、以前作っていたロッドスタンドの後ろにつけます。

f:id:happousyumi:20181225170106j:plain

これで倍の幅になり足をつける必要がなくなります。

1つの時は必ず足をつけてくださいね。

倒れちゃいます。

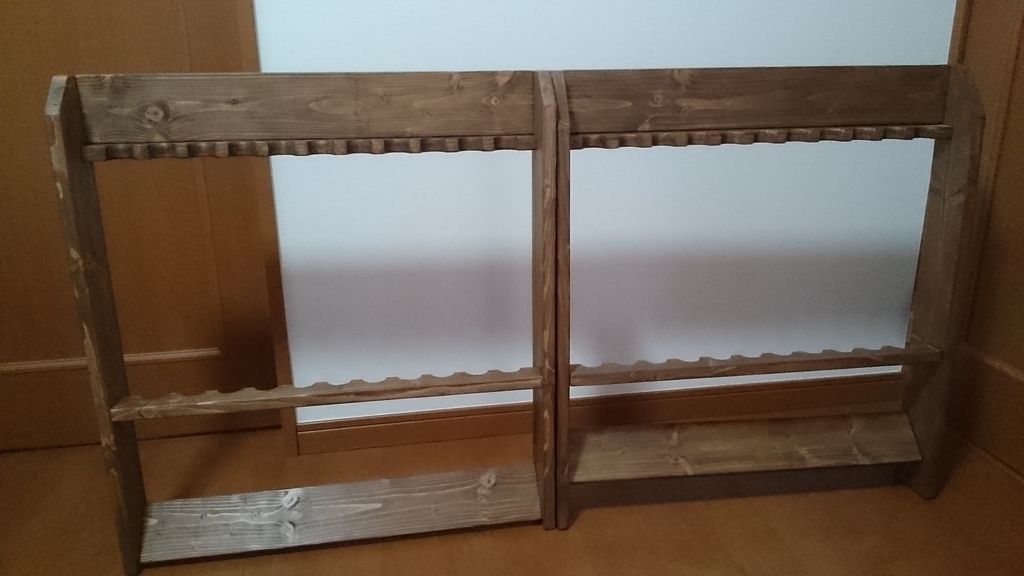

改めて完成品&開いたところ

f:id:happousyumi:20181225170200j:plain
f:id:happousyumi:20181225170223j:plain

開いた時は幅がなくなって倒れやすいので、何かしらの転倒防止作が必要ですね。

とりあえず色も揃って満足です。



まとめ

実は僕のDIY1作目はDVD棚でしたが、その時はいいものを作ろうという気はありませんでした。

ただ入ればいいや、倒れなきゃいいや、でした。なので、ヤスリがけはしていない、塗装もしていない…ただ使えればいいや、くらいでしたね。

こだわる、と言うか気になるようになって、少しづつ成長してきたように感じます。

なのでロッドスタンドは材料費が安いこともあって、3回も作っちゃいました。

木材費だけなら500〜600円ですからね。



今後とも生暖かーい目で見守っていただけるとうれしいです。

八幡でした。
